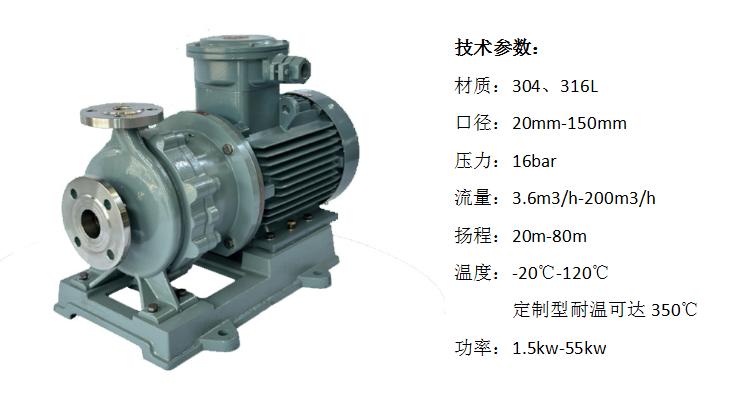

IMC不銹鋼磁力泵
- 產品名稱: IMC不銹鋼磁力泵
- 產品特點：不易泄漏，結構合理，穩定可靠
- 歡迎詳詢：15725803516
特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們
一、產品介紹
IMC型不銹鋼磁力泵是我公司基于CQB系列不銹鋼磁力泵和最近的國內化工行業標準進行設計研發的新型產品。在CQB系列磁力泵的基礎上深度改良和優化，加上多種新材料的運用，明顯地提高了機泵效率和使用壽命。
二、設計特點
IMC系列不銹鋼磁力泵取消了傳統的后蓋結構，旋轉部件由單支撐改為雙支撐，對葉輪、泵軸、內外磁進行了優化。相比以往泵型，效率更高，可選范圍更廣，可適應工況更多。根據輸送介質的特性，該泵可選用304、316L、哈氏合金、鈦合金等各類材質。
三、運用領域
? 泵的過流部件采用不銹鋼（304、316L、哈氏合金、鈦合金等）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理、國防等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間的可靠選擇。
四、選型注意
?1.泵進出口管路均需安裝閥門，入口管路閥門正常全開，一般檢修時關閉。出口管路閥門用于調節流量，且出口管路應當裝止回閥，如未裝止回閥，停泵前需先關閉出口管路閥門，防止水錘對機泵造成破壞；
?2.
長期運行流量應當在機泵額定流量的35%~110%，過高或過低均會影響機泵使用壽命；
?3.
輸送介質密度超過1250kg/m³（不同機泵稍有區別）時，需告知我公司銷售部門，磁性耦合器需另行設計，同時需要調整配套電機功率；
? 4.輸送介質的成分應當告知我公司銷售部門，以便選配更為合適的零件材料。
五、型號意義
IMC65-50-160A |
|||
IMC |
不銹鋼磁力驅動泵 |
A |
改進型 |
65 |
泵進口法蘭為DN65 |
50 |
泵出口法蘭為DN50 |
160 |
葉輪名義直徑為160mm |
||

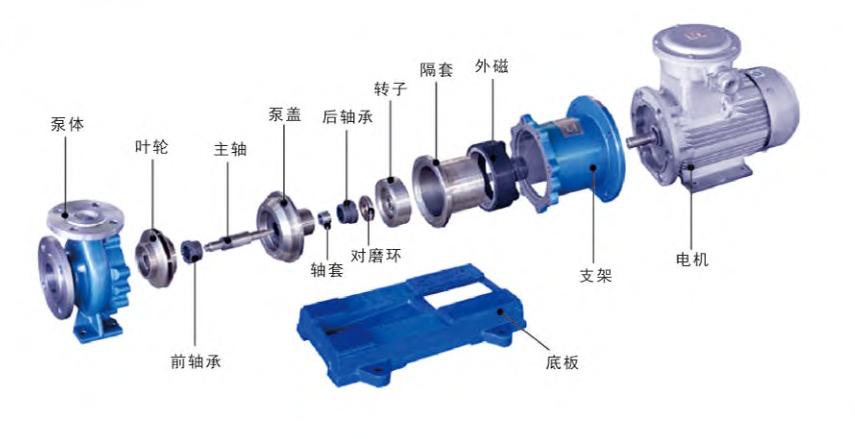

六、零件示意圖
七、性能參數
型號 |
轉速 |
流量 |
揚程 （m） |
汽蝕余量 (m) |
口徑 |
電機功率（KW） |
|
進口 |
出口 |
||||||
IMC32-20-125 |
2900 |
3.6 |
20 |
3 |
32 |
20 |
1.5 |
IMC32-20-160 |
2900 |
3.6 |
32 |
3 |
32 |
20 |
2.2 |
IMC32-20-200 |
2900 |
3.6 |
50 |
3 |
32 |
20 |
4 |
IMC40-25-125 |
2900 |
6.3 |
20 |
3.5 |
40 |
25 |
2.2 |
IMC40-25-160 |
2900 |
6.3 |
32 |
3.5 |
40 |
25 |
3 |
IMC40-25-200 |
2900 |
6.3 |
50 |
3.5 |
40 |
25 |
5.5 |
IMC40-25-250 |
2900 |
6.3 |
80 |
3.5 |
40 |
25 |
11/15 |
IMC50-32-125 |
2900 |
12.5 |
20 |
3.5 |
50 |
32 |
3 |
IMC50-32-160 |
2900 |
12.5 |
32 |
3.5 |
50 |
32 |
4 |
IMC50-32-200 |
2900 |
12.5 |
50 |
3.5 |
50 |
32 |
7.5 |
IMC65-50-125 |
2900 |
25 |
20 |
4 |
65 |
50 |
4 |
IMC65-50-160 |
2900 |
25 |
32 |
4 |
65 |
50 |
7.5 |
IMC65-40-200 |
2900 |
25 |
50 |
4 |
65 |
40 |
15 |
IMC65-40-250 |
2900 |
25 |
80 |
4 |
65 |
40 |
22 |
IMC80-65-125 |
2900 |
50 |
20 |
4 |
80 |
65 |
7.5 |
IMC80-65-160 |
2900 |
50 |
30 |
4 |
80 |
65 |
15 |
IMC80-50-200 |
2900 |
50 |
50 |
4 |
80 |
50 |
22 |
IMC80-50-250 |
2900 |
50 |
80 |
4 |
80 |
50 |
37 |
IMC100-80-125 |
2900 |
100 |
20 |
5 |
100 |
80 |
15 |
IMC100-80-160 |
2900 |
100 |
32 |
5 |
100 |
80 |
22 |
IMC100-65-200 |
2900 |
100 |
50 |
5 |
100 |
65 |
37 |
IMC100-65-250 |
2900 |
100 |
80 |
5 |
100 |
65 |
55 |
IMC125-100-160 |
2900 |
160 |
32 |
5 |
125 |
100 |
37 |
IMC125-100-200 |
2900 |
160 |
50 |
5 |
125 |
100 |
45 |
IMC150-125-200 |
2900 |
200 |
50 |
5.5 |
150 |
125 |
55 |
若所需參數超出此范圍，我廠可根據用戶要求予以調整 |
|||||||
備注： |
|||||||

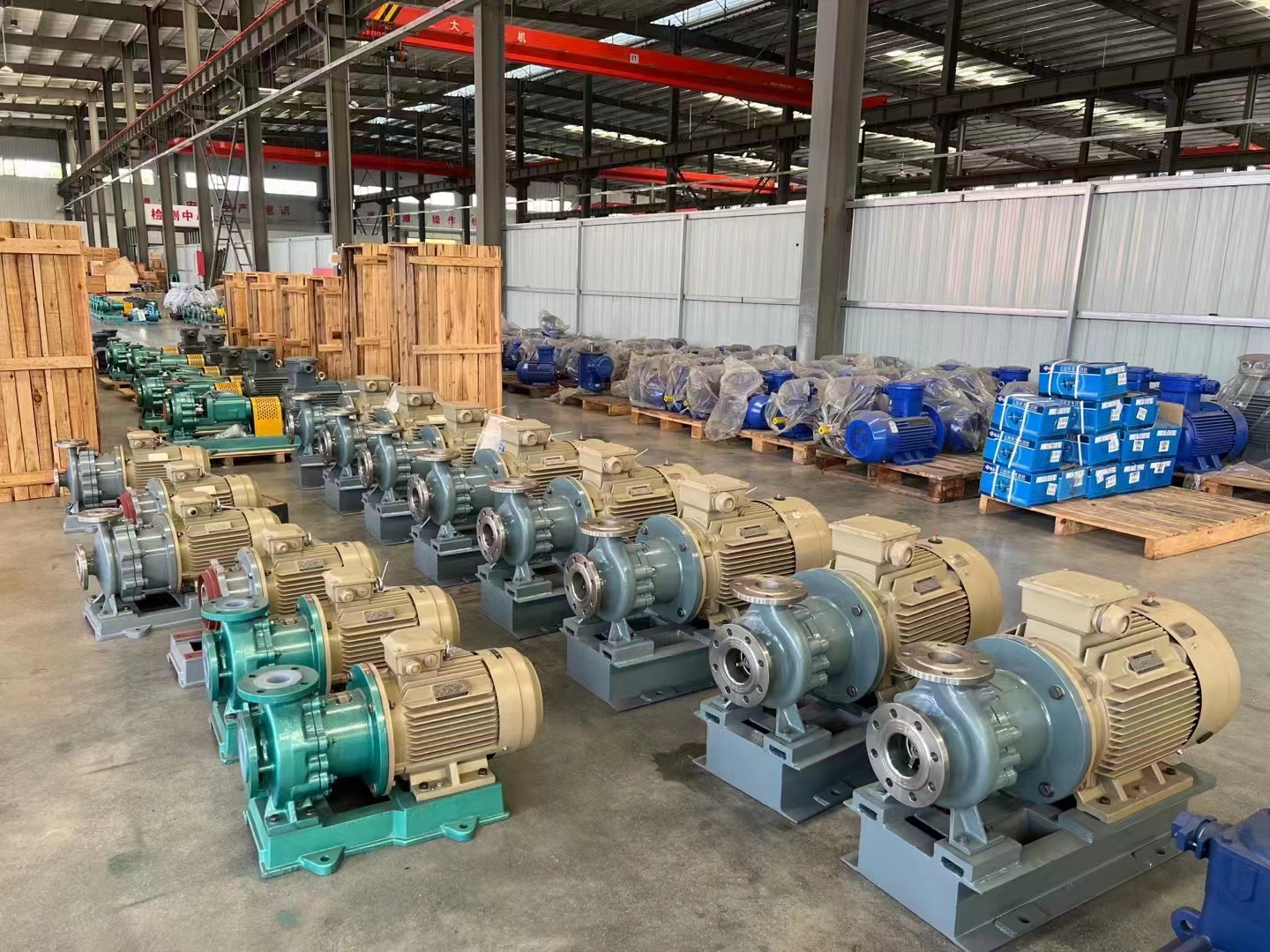

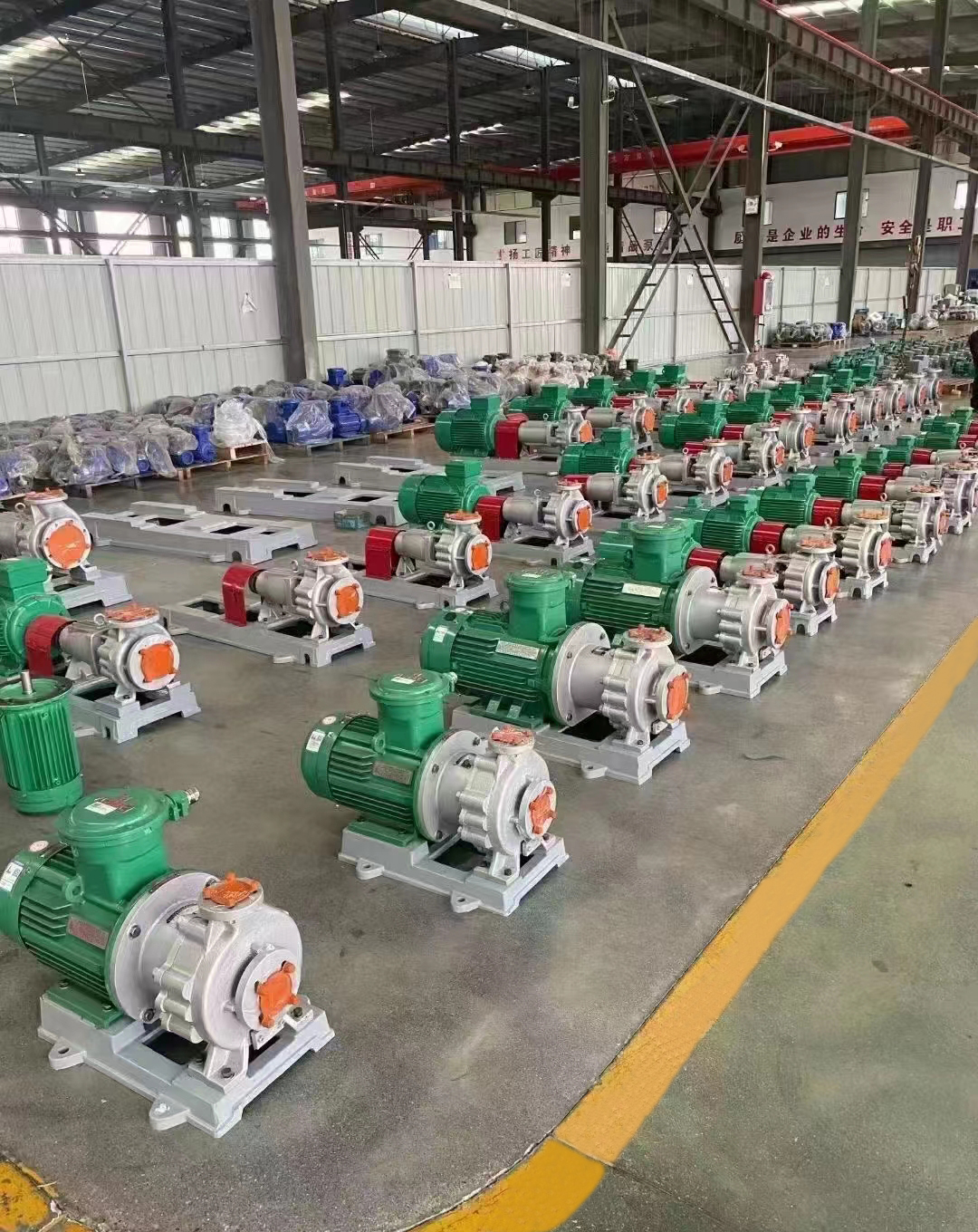

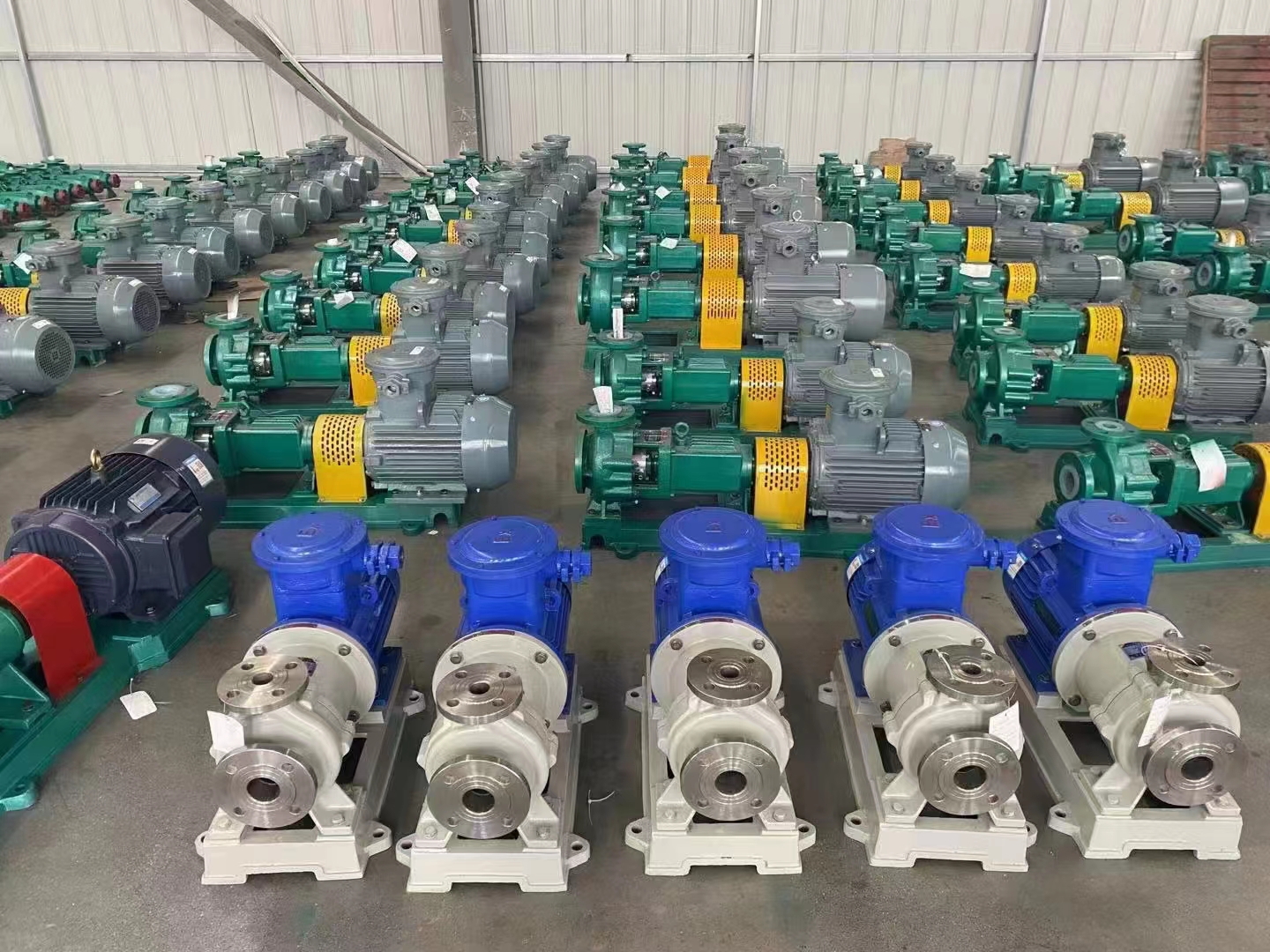

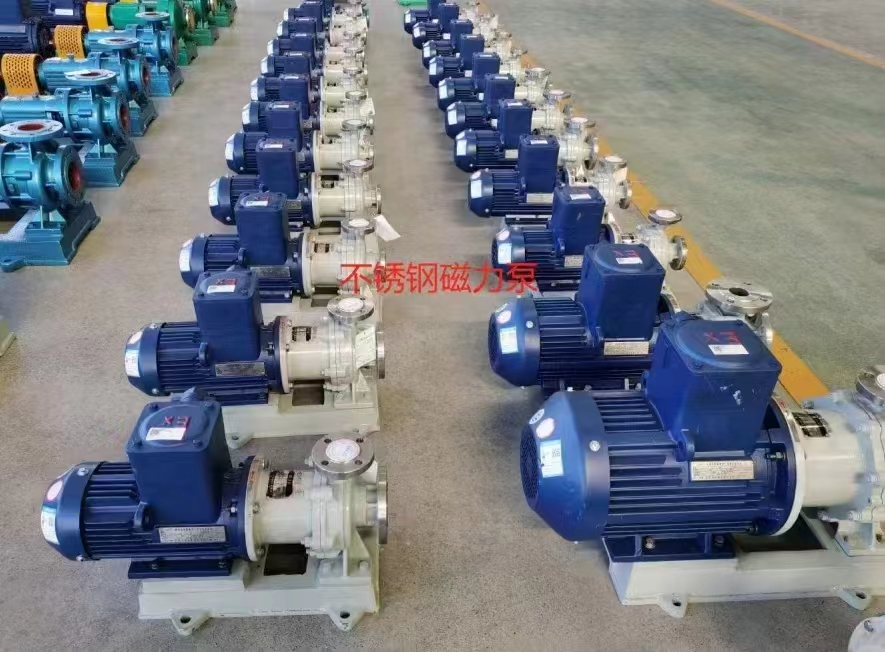

八、產品實拍
九、實用案例
十、生產流程
